Schiffe * * F E R T I G * * Leichter Kreuzer Köln (1:350 / Eigenbau)
« am: 13. Oktober 2010, 01:22:00 »
Hallo zusammen,

bevor ich mich an meinen beiden Schlachtschiffen versuche, die ja meine "Meisterstücke" werden sollen,
galt es noch ein, zumindest mir, wichtige Lücke in meinem Schiffsbestand zu füllen.
Da es für die Kreuzer der K-Klasse nur den 1:400er Resin-Klotz von HP für 190€ gibt, der mir entschieden zu teuer ist,
hies es also: Selbst ist der Mann.

Mein leichter Kreuzer wird auf Grundlage der passend skalierten Pläne von Koop/Schmolke entstehen. :1:
Das Ganze stellt meinen ersten Eigenbau in diesen Dimensionen dar.
Das heißt das es wohl recht spannend werden dürfte :D

Genug der einleitenden Worte, hier die ersten Bilder samt Erläuterungen.

Als erstes Stand die Fertigung des Kiels aus 1mm Sheet an:

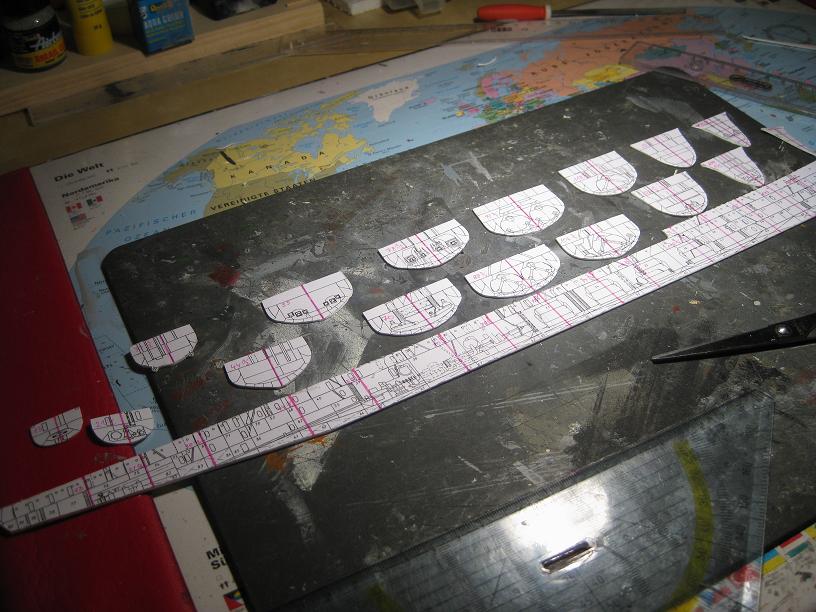

Gefolgt von den Spanten:


Und hier dann einmal die ersten Bauteile:

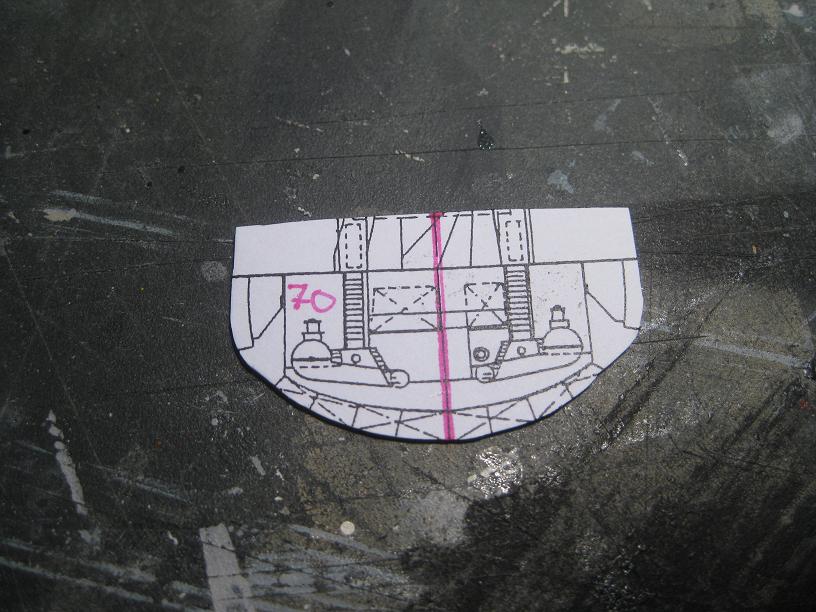

Da die Spanten im Plan ja netterweise mit den entsprechenden Metermaßen (z.B. Spant 70) aufgeführt sind,
wurden die Positionen entsprechend auf dem Kiel markiert, damit das nachher auch alles passt.
Hierbei haben mir die, hier im Board vorgestellten, Maßstabslineale zum Selbstausdrucken echt geholfen. :1:

Im Anschluss wurden Kiel un Spanten eingekerbt um sie miteinander zu verbinden:

Die Einkerbungen habe ich immer im Wechsel von oben und unten gemacht da mir das stabiler erschien.

Nun kam der langweilige Teil :rolleyes: ;)

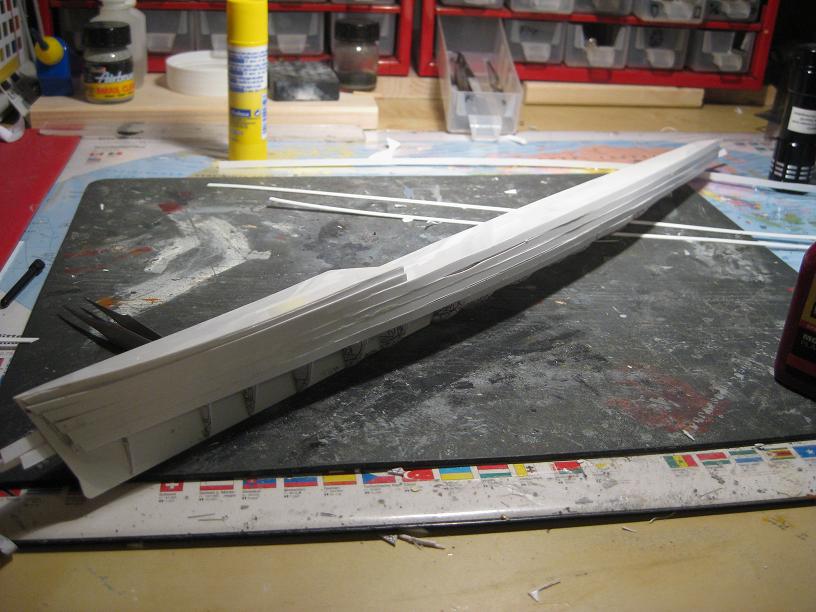

Schritt 1: Beplanken...


Schritt 2 (- 250): Spachteln und schleifen...


Schritt 3: Feinspachteln und feinschmirgeln...


Die gesamten Spachtelarbeiten habe ich mit Humbrol-Spachtel, "verflüssigt" mit Universal-Reinigungs-Verdünner, durchgeführt.
So floss der Spachtel schön in alle Ritzen und lies sich wunderbar verarbeiten :1:
Zum Feinspachteln wurde er einfach noch stärker verdünnt.

Danach ging alles so schnell, dass ich im Bastelwahn nicht ans knipsen gedacht habe :pffft:
Hier ist der Unterwasserrumpf soweit bereits vollendet, samt Schlingerkielen, Propellern, Wellen, Wellenböcken und Ruder.

Da ich in den Rumpf diesmal kein Gewinde schneiden konnte habe ich Flügelmuttern an den entsprechenden Stellen
im Rumpf mit eingebaut um das Ganze so zu verankern.

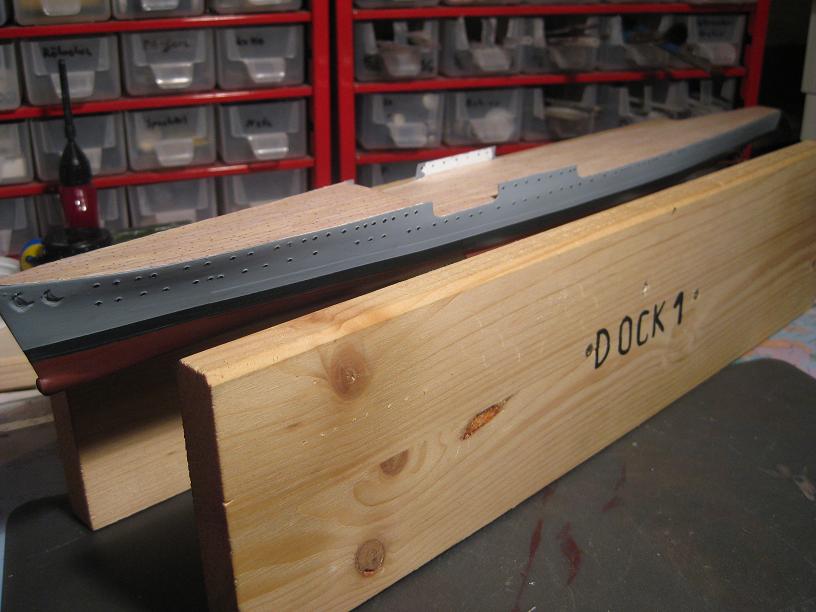

Und so ist der aktuelle Stand:

Bullaugen sind geöffnet und mit Wasserabweisern versehen sowie geschwärzt worden.
Der Seitenpanzer ist montiert und das Holzdeck ist ebenfalls verlegt.

Das Ganze erfolgte mittels der von Frank381 schon vorgestellten Methode. :meister:
Das Ganze wurde von mir eingescannt, bearbeitet und so umskaliert das die Plankenbreite jetzt bei 0,5mm liegt.
Zum Schutz kamen noch 2 Lagen Matt-Lack drüber.
Der Höhenunterschied dürfte dann auch nachher hinter der Reling "verschwinden" :1:

Eine Abschließende Vergleichsprobe mit den Maßen und den Plänen ergab:
1mm zu lang und 1mm zu breit. :5:
Aber das sie mir mal verziehen, denke ich :D

Mal schauen was ich mir als nächsten Abschnitt vornehme...

:winken:

Updates:
Update 02, 16.10.10
Update 03, 18.10.10
Update 04, 22.10.10
Update 05, 31.10.10
Update 06, 09.11.10
Update 07, 19.11.10
Update 08, 24.11.10
Update 09, 06.12.10
Update 10, 16.12.10
Update 11, 19.12.10
Update 12, 21.12.10
Galeriebeitrag, 21.12.10
