Flugzeuge * F E R T I G * Lockheed P-3C Orion - MFG 3 (Eigenbau / 1:350)
« am: 27. August 2014, 22:15:34 »
Vor langer, langer Zeit hatte ich ja mal nach einer P-3C im Maßstabsbereich von 1:300 - 1:400 gesucht.
Fazit damals wie heute: Fehlanzeige. :2:

Tja, was nun?
Nach einiger Recherche schaffte ich es mir, Pläne einer P-3 zu besorgen.
Diese habe ich mir entsprechend skaliert und mich an ein "abbadahabbichscratch" gemacht.
Irgendwie muss das ja auch gehen. ;)

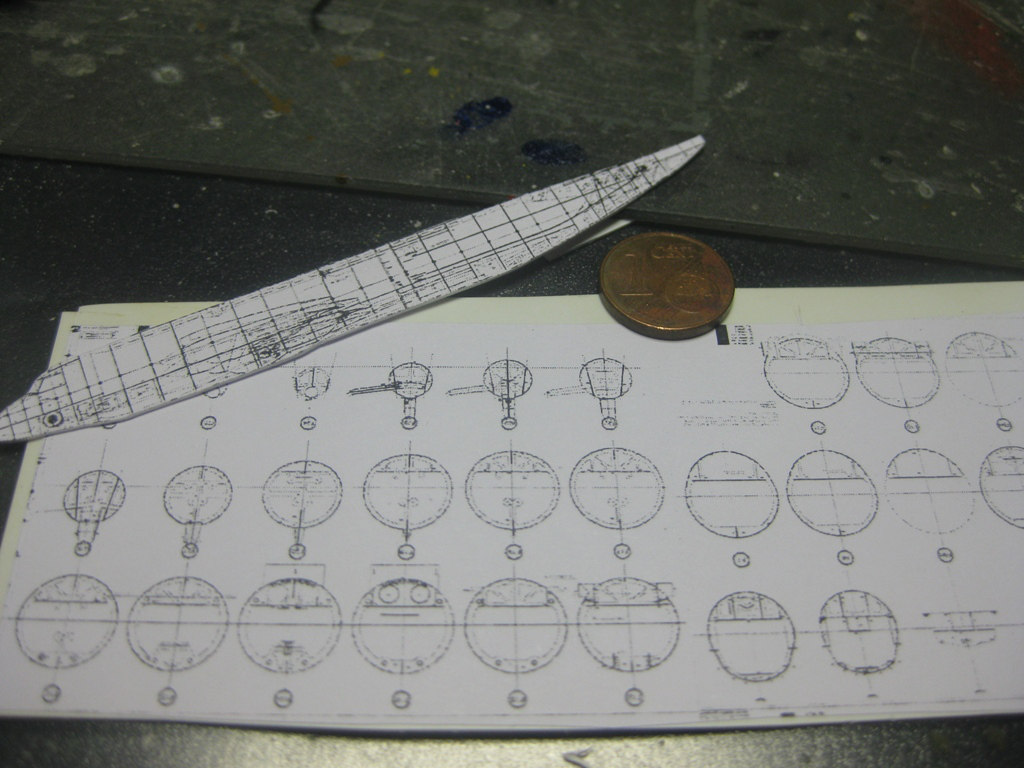

Begonnen habe ich damit, die Seitenansicht und die Spanten auf 0,5mm Sheet zu kleben, damit ich mir diese ausschneiden kann.


Das Ergebnis sah dann so aus:

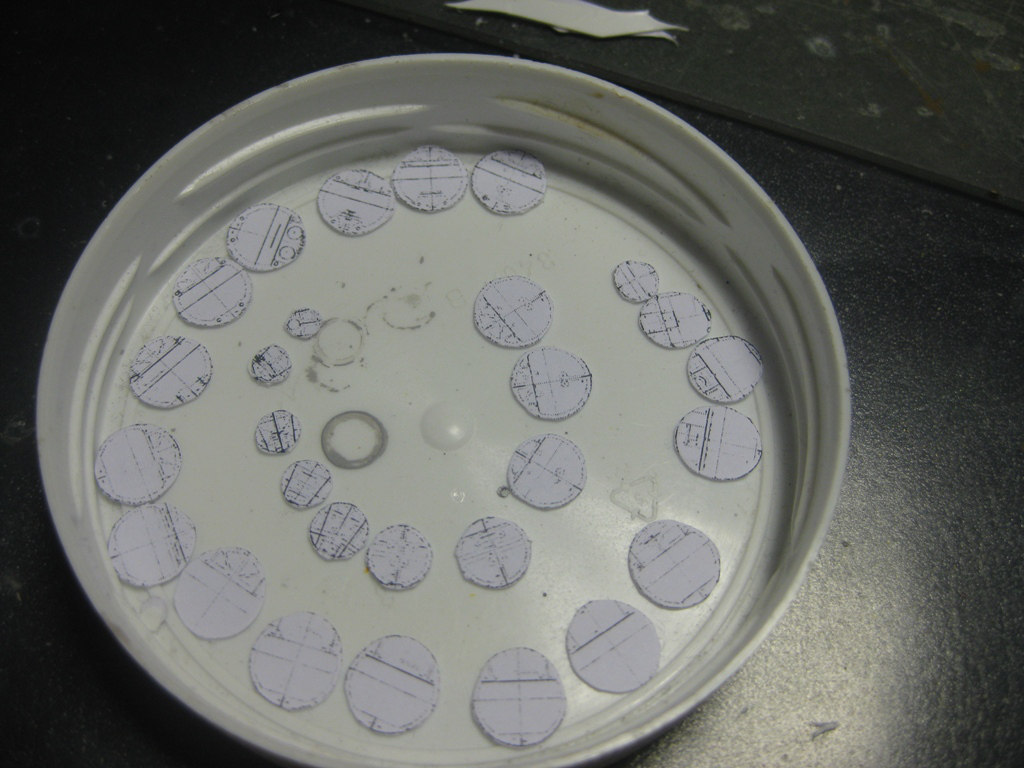

P-3 in Scheiben, nicht am Stück ;)

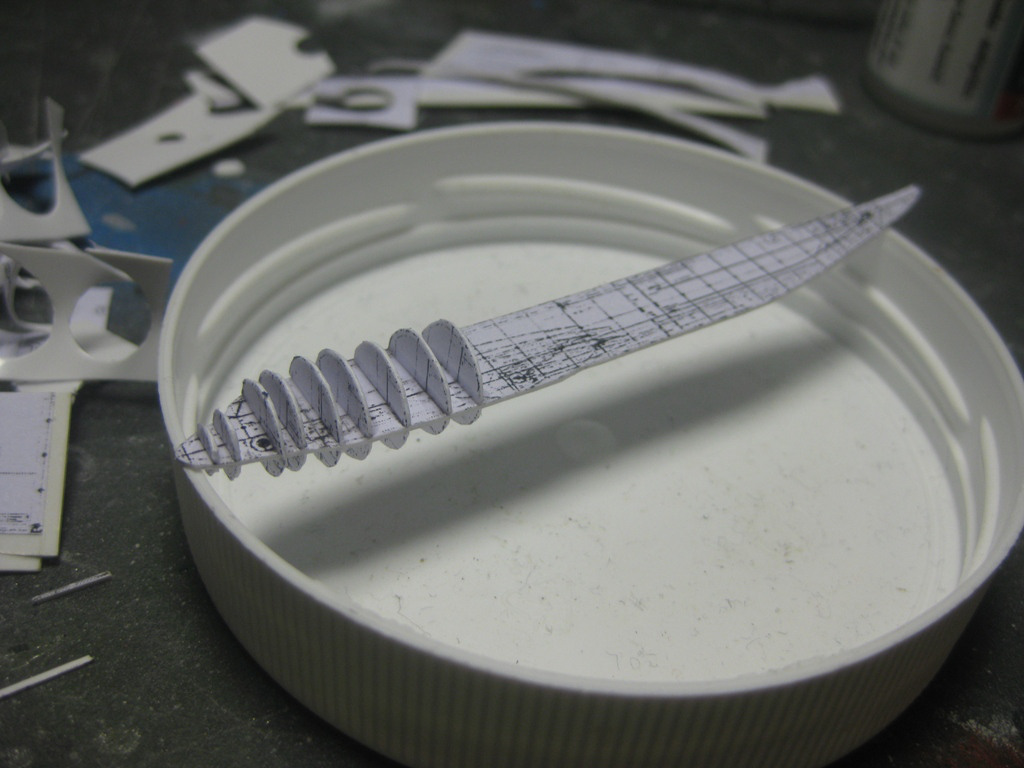

Wie bei meiner Köln habe ich dann die Spanten mit dem Kiel (oder wie immer das bei den Flugmoppeds heißt) verzapft und verklebt:

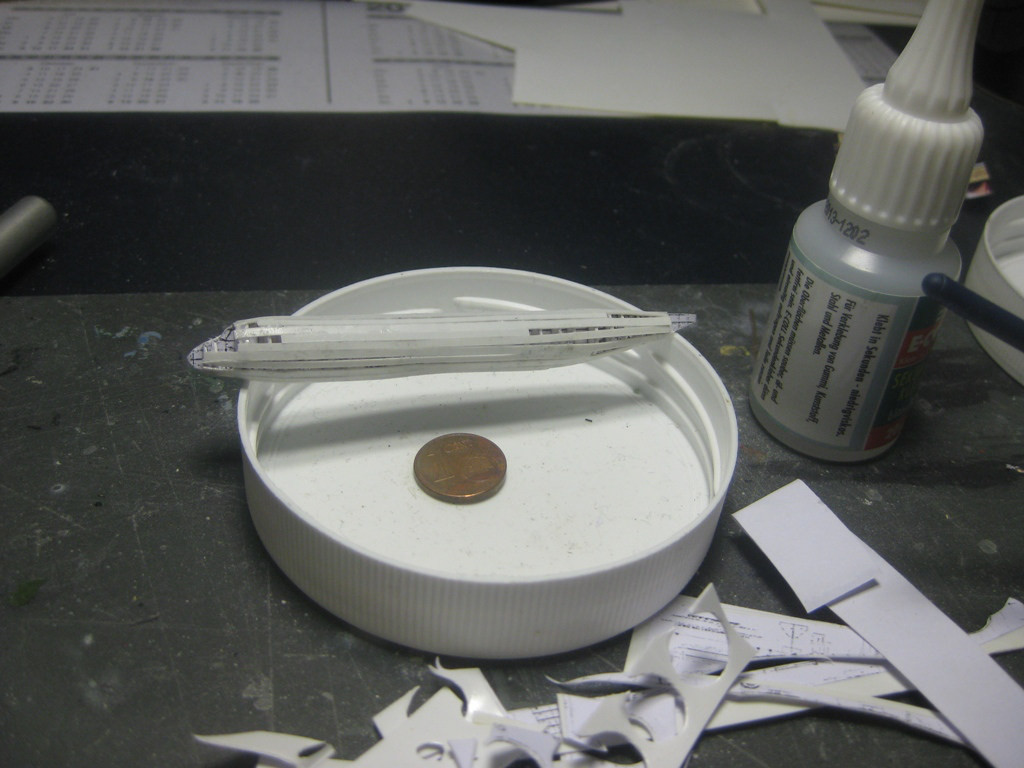

Dann die Außenhaut aus dünnen Sheeet-Streifen:


Und es kam der Modellbauer-Biathlon:

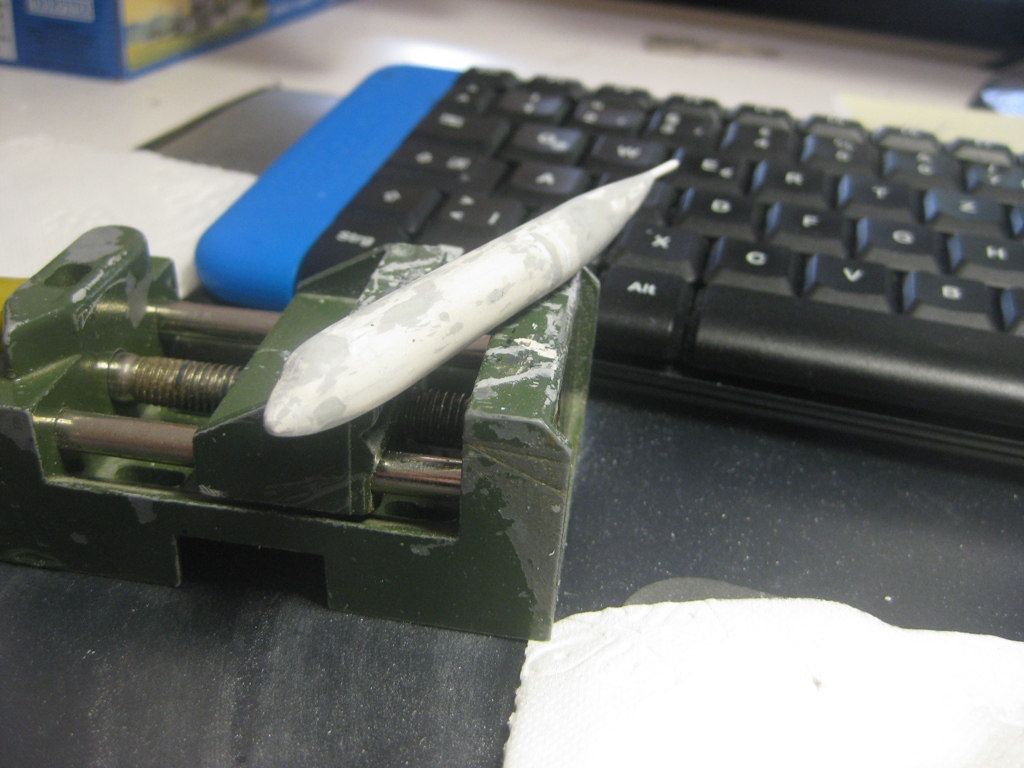

Spachteln -> schleifen...   ...spachteln -> schleifen...   ...usw...   ...usw...

Solange, bis der Rumpf in Form war.
Ich muss sagen, dass er wirklich sehr stabil geworden ist.
Hätte ich nicht gedacht.

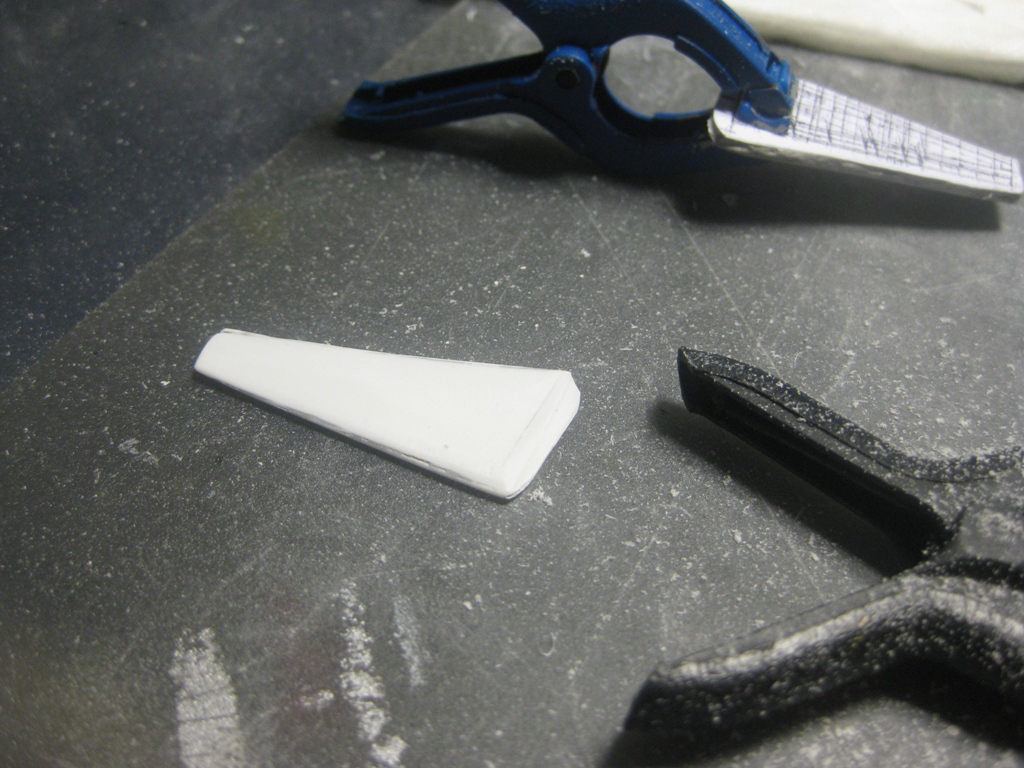

Die Flügel habe ich aus 2 aufeinander geklebten 1mm Platten geschnitten...


...und danach in Form gefeilt:


Danach kamen dann die Höhen- und das Seitenleitwerk noch hinzu.
Alles wurde dann mit dem Rump verstiftet und verklebt sowie danach verspachtelt um vernünftige Übergänge zu bekommen:

Die richtigen Winkel waren etwas tricky, da musste ich mir mit einer Schablone behelfen.
Der MAD-Stachel ist aus einem 1mm Rundstab passend gefeilt und dann eingeklebt worden.
Flügel und Leitwerke haben auch ein paar Gravuren bekommen, damit es nicht so eintönig ist.
Denn die Maschine wird ja schlicht grau.

Nachdem das alles soweit war, kam der Punkt, an dem der Termin in den Orkus ging.
Die Motoren. :rolleyes:
Die optimistische Zielsetzung war es, sie bis zum TdoT an der MTS fertig zu kriegen.
Das war zuuuu optimistisch gedacht :pffft:

An denen sitze ich seit 4 Tagen und versuche, sowohl die Form zu treffen als auch eine glatte Oberfläche zu bekommen.
Also heißt es: Sheet anpassen, zurechtfeilen, trockenpassen, schmirgeln, ankleben, beispachteln, schleifen, ...

Naja, wenn Modellbau einfach wäre, wäre es Basteln ;)

Somit kommt sie wohl mit zur Ausstellung am Samstag, aber halt als "Work-in-progress"
Wenn ich das mit den Motoren dann endlich in den Griff bekommen habe, kann ich mich dann die Fenster, Antennen, usw. machen.

Ich hoffe, das Lesen hat bis hierhin Spaß gemacht. :1:

:winken:
« Letzte Änderung: 27. Juli 2017, 10:04:13 von Graf Spee »
Handle nur nach derjenigen Maxime,
durch die zugleich wollen kannst,
das sie ein allgemeines Gesetz werde.



bughunter

  • MB Großmeister
  • ******
  • Beiträge: 4529
Re: Lockheed P-3C Orion - MFG 3 "Graf Zeppelin" (Eigenbau / 1:350)
« Antwort #1 am: 27. August 2014, 23:15:26 »
Vor Dir und Deiner Scratcherei ist nix, aber auch gar nix sicher 8o
Hut ab, einfach mal so eine P-3 :P Echt Klasse geworden, ich kenne Sie aus der Luft (hat neulich mal geil über der A9 zum Landeanflug eingekurvt) und habe sie sofort wiedererkannt. Die Turbinengondeln schaffst Du auch noch!
Wieder einmal ein Highlight, für das man sich auf Wilnsdorf freuen kann!

Viele Grüße,
Bughunter

Wikipedia sagt: "Ein Modell ist ein vereinfachtes Abbild der Wirklichkeit."
Deshalb baue ich lieber verkleinerte Originale.

Hörnchen

  • Globaler Moderator
  • MB Gigant
  • *****
  • Beiträge: 1751
  • André Höncher
    • Hamburger Modellbau Stammtisch
Re: Lockheed P-3C Orion - MFG 3 "Graf Zeppelin" (Eigenbau / 1:350)
« Antwort #2 am: 27. August 2014, 23:35:08 »
I werd narrisch, da zaubert der Graf mal mir nix dir nix ne P-3!!! 8o
Das ganze schaut auch schon verdammt nach Flieger aus und eins weiss ich gewiss. Die Gondeln bekommst du auch noch hin. :1:

Gruß André

Es gibt eine Sache auf der Welt, die teuerer ist als Bildung - keine Bildung (JFK)

Sparky

  • MB Gigant
  • *****
  • Beiträge: 2459


"People sleep peaceably in their beds at night only because rough men stand ready to do violence on their behalf." -- George Orwell

Graf Spee

  • Abbadahabichscratch
  • MB Superstar
  • *******
  • Beiträge: 6384
  • You cannot kill what you did not create...
    • Modellbaustammtisch Hamburg
Re: Lockheed P-3C Orion - MFG 3 "Graf Zeppelin" (Eigenbau / 1:350)
« Antwort #4 am: 28. August 2014, 06:28:34 »
Danke für´s Interesse.
Und für den Zuspruch natürlich :1:

@Sparky:
Ist eine Interessante Alternative, zweifelsohne, aber...
- die Form der Motorgondeln passt nicht
- die Propeller sind falsch
- die Propellernabe ist falsch
- es fehlen die Lufteinlässe an der Front der Motorgondeln
- die Darstellung der Fenster ist nicht korrekt
- ...
Also alles in allem müsste ich genau die Sachen im gleichen Maße umbauen, die ich bei meiner auch gerade mache.
Also hätte es sich nicht gelohnt. :2:
Ist aber vielleicht für jemanden anders interessant :1:

:winken:
Handle nur nach derjenigen Maxime,
durch die zugleich wollen kannst,
das sie ein allgemeines Gesetz werde.



Puchi

  • Gast
Re: Lockheed P-3C Orion - MFG 3 "Graf Zeppelin" (Eigenbau / 1:350)
« Antwort #5 am: 28. August 2014, 06:31:16 »
Mathias, ehrlich, wo soll das nur hinführen... :pffft: Jetzt scratcht Du Dir auch schon die 1/350er Flieger selbst. 8o

:6:

Tolle Vorgehensweise, Spantkonstruktion plus Beplankung hätte ich in dem Maßstab wohl als letzte Bauweise in Betracht gezogen. Das Resultat gibt Dir aber recht, schaut echt super aus! Und es ist wohl auch die beste Methode, die Form möglichst gut zu treffen. :klatsch:

Wieder mal gräflich, was Du da abziehst! Daher gilt für diesen BB strengstes "abbadamussichzuschauen"! :D


Liebe Grüße,

Karl


Russfinger

  • MB Großmeister
  • ******
  • Beiträge: 3119
  • in memoriam Ulf Petersen 1967 - 2018
Re: Lockheed P-3C Orion - MFG 3 "Graf Zeppelin" (Eigenbau / 1:350)
« Antwort #6 am: 28. August 2014, 08:53:20 »
Wie g.... ist das denn?
Ich spar mir an dieser Stelle weitere Worte und fall Dir dann Morgen persönlich um den Hals.

 :winken:

Russie


We shall fight them on the benches ... but we shall never surrender.

Hajo L.

  • MB Großmeister
  • ******
  • Beiträge: 4593
  • Berlin, Lichterfelde
Re: Lockheed P-3C Orion - MFG 3 "Graf Zeppelin" (Eigenbau / 1:350)
« Antwort #7 am: 28. August 2014, 09:05:37 »
Sieht toll aus! Täusche ich mich, oder ist der Rumpf um vorderen Bereich einen Tick dicker als hinten? Auf dem ersten Bild mit der Beplankung scheint sich das schon anzudeuten...


HJAO
"My theory is longer, thicker and harder than yours." (Frank Farrelly)

Aufgrund der Photobucket-Problematik sind zahlreiche Bilder von mir nicht sichtbar. Bei signalisiertem Interesse stelle ich die fehlenden Bilder gerne über einen anderen Host wieder online.

Repsol2k

  • MB Experte
  • **
  • Beiträge: 472
Re: Lockheed P-3C Orion - MFG 3 "Graf Zeppelin" (Eigenbau / 1:350)
« Antwort #8 am: 28. August 2014, 09:24:24 »
Genau gesehen hat er es richtig gemacht, da dor schon eine leichte Ausbeulung existiert aufgrund der Bombing Bay , dort wo z.b. Torpedos gebunkert werden.

Hier mal ein Bild wo man es leicht erkennen kann:

http://data3.primeportal.net/hangar/michael_block/p-3c_161594/images/p-3c_161594_24_of_25.jpg

Gruß Sascha

Graf Spee

  • Abbadahabichscratch
  • MB Superstar
  • *******
  • Beiträge: 6384
  • You cannot kill what you did not create...
    • Modellbaustammtisch Hamburg
Re: Lockheed P-3C Orion - MFG 3 "Graf Zeppelin" (Eigenbau / 1:350)
« Antwort #9 am: 28. August 2014, 09:42:19 »
@Hajo:
Wie von Repsol2k geschrieben ist dort der Waffenschacht, also der Rumpf dort wirklich dicker :1:

:winken:
Handle nur nach derjenigen Maxime,
durch die zugleich wollen kannst,
das sie ein allgemeines Gesetz werde.



Bongolo67

  • MB Superstar
  • *******
  • Beiträge: 6484
  • "Tod? . . . Was wisst ihr schon vom Tod?!!"
    • Ulf Petersen - Scale Model Artist
Re: Lockheed P-3C Orion - MFG 3 "Graf Zeppelin" (Eigenbau / 1:350)
« Antwort #10 am: 28. August 2014, 10:27:47 »
So cool, so Mathias! :meister:
                    Mein MB-Portfolio
Zum Großprojekt: "E.B.F.D.N."

maxim

  • MB Superstar
  • *******
  • Beiträge: 6967
  • Reling-Verweigerer
Re: Lockheed P-3C Orion - MFG 3 "Graf Zeppelin" (Eigenbau / 1:350)
« Antwort #11 am: 28. August 2014, 10:38:26 »
Interessant! Ich wäre nicht auf die Idee gekommen, einen 1/350 Flieger mit Spanten innen zu bauen. Ich dachte, dass das nur massiv ginge. Aber das sieht so aus, als ginge es durchaus mit Spanten, wodurch natürlich die Form viel besser definierbar ist.

Wie dick sind die Platten, die Du für die Außenhaut genommen hast? Und welche Spachtelmasse hast Du benutzt? Mit zu viel Lösungsmittel in der Spachtelmasse hätte ich gedacht, dass sich das leicht verzieht. Aber Du schreibst ja, dass der Rumpf sehr stabil geworden ist.
Im Bau: Lenkwaffenzerstörer Nanchang (DreamModels)


David Lengyel

  • MB Stammgast
  • *
  • Beiträge: 142
Re: Lockheed P-3C Orion - MFG 3 "Graf Zeppelin" (Eigenbau / 1:350)
« Antwort #12 am: 28. August 2014, 10:44:59 »
 8o This is such spectacular build! I'll keep my fingers crossed for you. This is going to be awesome!

Claas

  • MB Experte
  • **
  • Beiträge: 351
  • Die Luft über See gehört dem MFG!
Re: Lockheed P-3C Orion - MFG 3 "Graf Zeppelin" (Eigenbau / 1:350)
« Antwort #13 am: 28. August 2014, 10:59:06 »
Mal wieder ein großes Respekt von meiner Seite aus! Gerade als ehemaliger MFGler gefällt mir dieser Baubericht sehr gut!

Bin mal auf das Endergebnis sehr gespannt!

Graf Spee

  • Abbadahabichscratch
  • MB Superstar
  • *******
  • Beiträge: 6384
  • You cannot kill what you did not create...
    • Modellbaustammtisch Hamburg
Re: Lockheed P-3C Orion - MFG 3 "Graf Zeppelin" (Eigenbau / 1:350)
« Antwort #14 am: 28. August 2014, 11:14:50 »
@Ulf:
Danke schön.
Die stell ich in Parow mit auf den Tisch, wie gesagt, als Work-in-progress (Neu-Deutsch), dann kannst Du sie Dir auf jeden Fall live begucken.

@maxim:
Die Spanten sind aus 0,5mm, die Außenhaut aus 0,3mm.
Massiv-Bauweise hatte ich auch überlegt, aber da hätte ich negativ Schablonen gebraucht, um die Form hinzu kriegen.
Das hätte ich nicht soooo auf die Reihe gekriegt.
Von daher ist das für mich die einfachere Variante.
Als Spachtelmasse habe ich Humbrol und Revell verwendet.
Revell, weil mein Humbrol alle war.
Aber Revell ist mist, die ist zu bröselig nach dem verdünnen und lässt sich schlecht schleifen.
Von daher habe ich mir wieder Humbrol besorgt.

@David Lengyel:
Thank you.
I´m hoping to finish it during the next two weeks...
So: stay tuned ;)

@Claas:
Freut mich einen MFG-ler hier dabei zu haben.

:winken:
