Schiffe Linienschiff S.M.S. König (ICM / 1:350)
« am: 09. Januar 2016, 11:09:13 »
Nach Abschluss des Bauberichts, der *HIER* eingesehen werden kann, folgt nun die Galerie.

Für jene, die den Baubericht nicht gelesen haben, eine kurze Zusammenfassung.
Da ich die S.M.S. König im Zustand von 1914 kurz vor/nach Ausbruch des Krieges darstellen wollte, waren einige Änderungen und Anpassungen am Bausatz notwendig.
Denn selbiger gibt einen Mischzustand aus der gesamten Laufbahn des Schiffes wieder...

Die Torpedoluken wurden im Rumpf geöffnet und im Eigenbau erstellt.
Das Deck wurde gegen ein selbstgefertigtes "Holzdeck" aus dem Drucker ersetzt, da so die Positionen der Kohlenluken korrigiert werden konnten.
Die Ketten wurden gegen solchen von builders-in-scale ausgetauscht, die Ankereinrichtung als solches überarbeitet.
Um die Geschütztürme herum wurden die Stahlringe, gefertigt aus Papier, ergänzt, sowie die Kisten, Staumöglichkeiten und Seiltrommeln ergänzt.
Die Zuluftöffnungen für die Maschinenräume wurden mit Gaze und Aluminium neu aufgebaut.
Der Fockmast wurde neu angefertigt, wie auch die Decks der Brückenaufbauten.
Die Stage an den Schornsteinen wurden aus Draht gefertigt.
Die Kutter erhielten ein Innenleben aus Draht, Alu, Sheet und Papier, die gesamte Aussetzvorrichtung wurde überarbeitet und teils neu gefertigt, wie auch die beiden anderen Beiboote.
Insgesamt wurde deren Position und Anzahl auch dem Original angepasst.
Deren Gestelle wurden ebenfalls komplett neu gefertigt, da die Bausatzteile schlicht falsch sind.
Leider hätte auch die Ausführung der Schienen korrigiert werden müssen, aber dies habe ich zu spät bemerkt.
Am Hauptmast wurde die gesamte Ruderlagenanzeige, sowohl Tag- als auch Nachtfahrt, hinzugefügt, während am Heck noch die Rettungsboje ergänzt wurde.
Die Netzspieren wurden verlängert, bzw. teils neu aufgebaut, da die Bausatzteile ebenfalls nicht stimmen.
Auch die Heckzier wurde Freihand gepinselt.

Verbaut habe ich gedrehte Rohre von BMK für die Haupt- und Mittelartillerie sowie die 8,8cm Geschütze der Kasematten.
Leider sind die nach Burkhardts Rückzug vom Markt nicht mehr zu bekommen...
Ebenfalls kam der Fotoätzteilesatz von GMM zum Einsatz sowie, dank einer Spende :meister:, die Torpedonetzablage von WEM.
Den GMM-Satz kann ich nur empfehlen, ist er doch sehr komplett und umfangreich.
Das Optimum wäre eine Nutzung beider Sätze, also GMM und WEM.
Zwar überlappen sie sich teils, aber sie ergänzen sich auch in einige vitalen Bereichen.

Lackiert wurde das gesamte Modell mit dem Pinsel und Revell Aqua-Colors.
Die Takelung habe ich mit gezogenem Gussast erstellt.
Die Flaggen stammten von Tauro-models und die Figur ist von L´Arsenal.

Zur Recherche habe ich die folgenden Bücher genutzt:
Grießmer - "Linienschiffe der kaiserlichen Marine 1906-1918"
Koop/Schmolke - "Nassau- bis König-Klasse"
Koop/Schmolke - "Vom Original zum Modell - Nassau- bis König-Klasse"
Staff - "German Battleships 1914-18 (2)"
Breyer - "Die Linienschiffe der KÖNIG-Klasse"
Nottelmann - "Die Brandenburg-Klasse"
Sowie Fotos aus meinem Fundus.

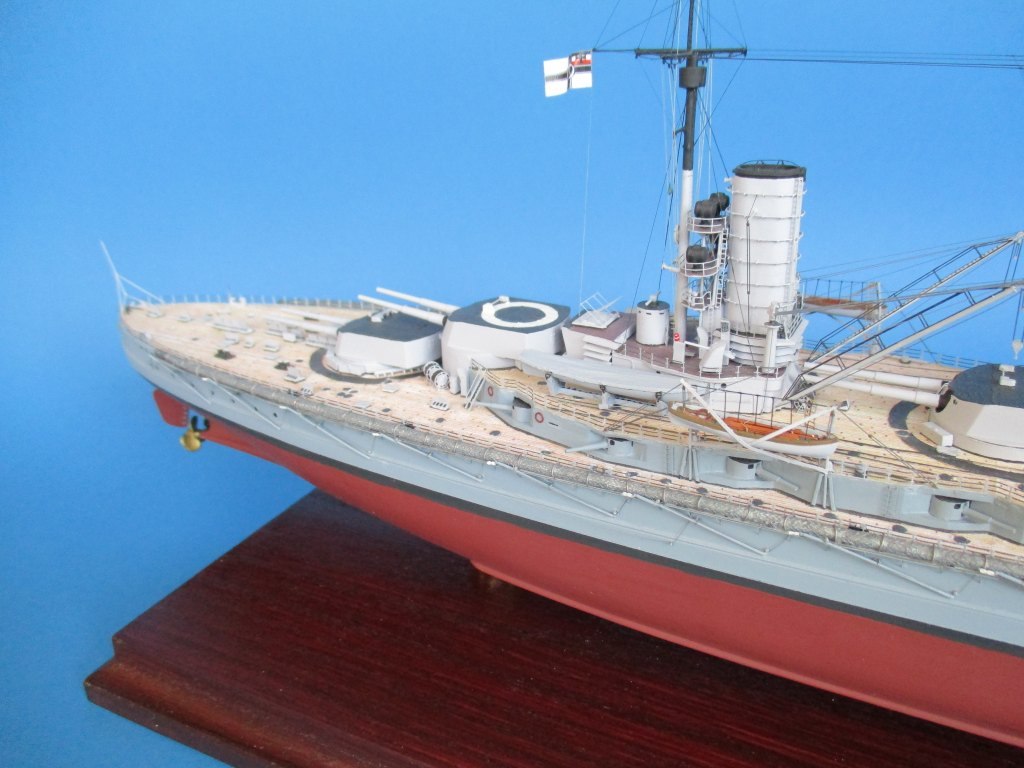

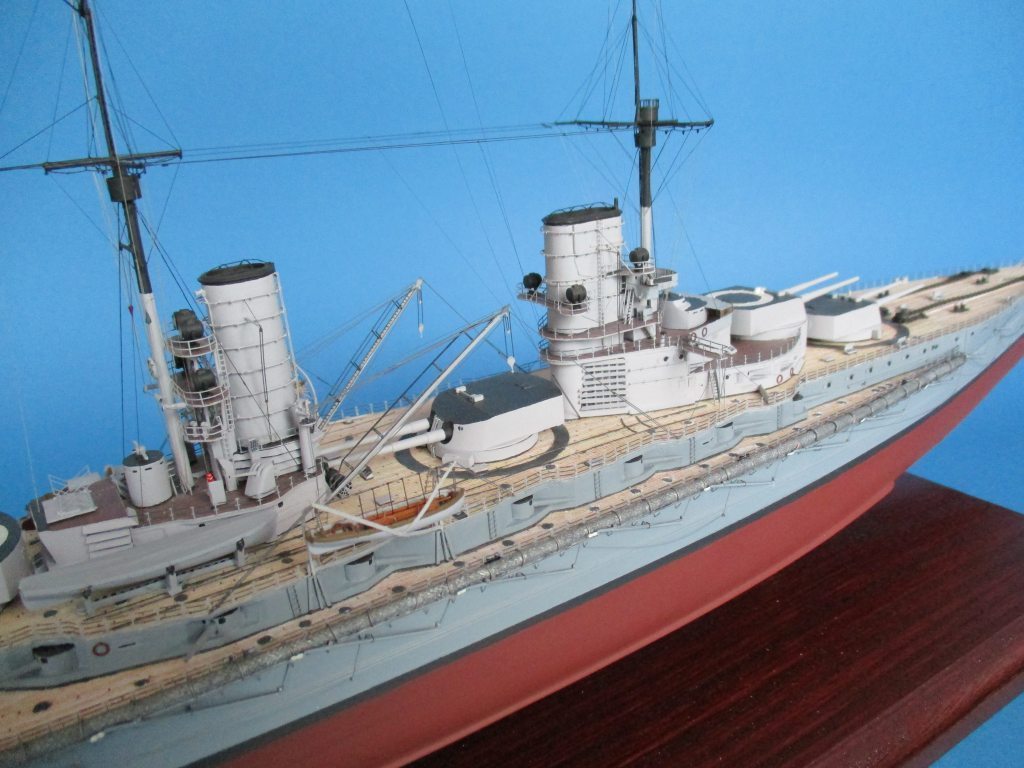

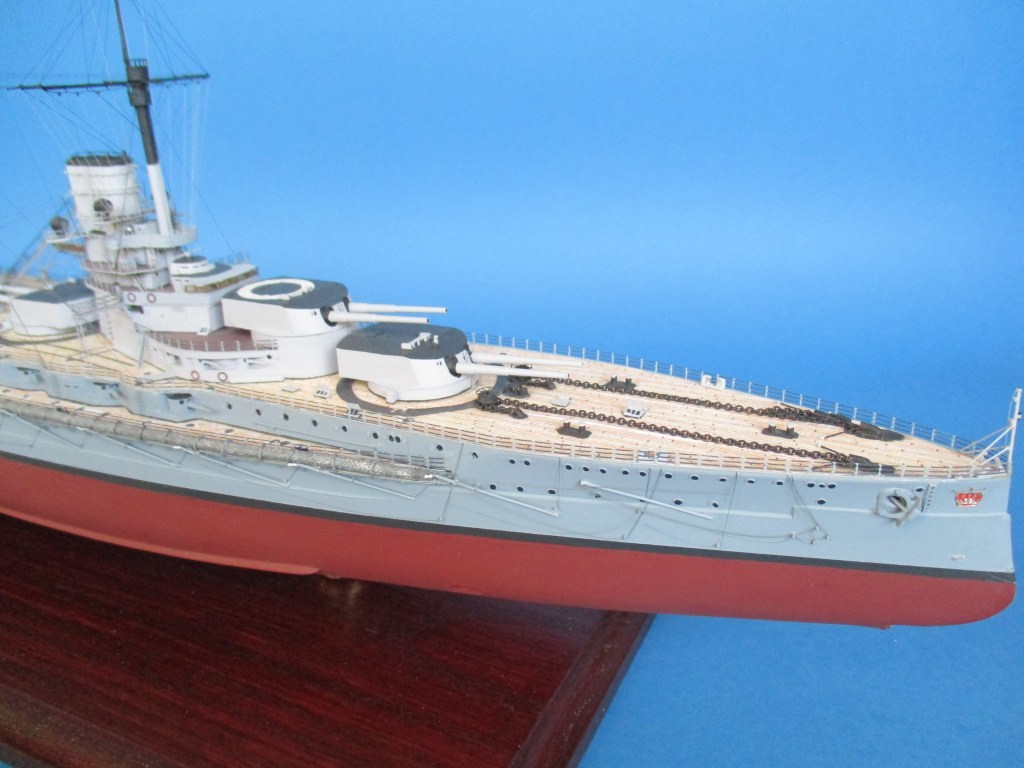

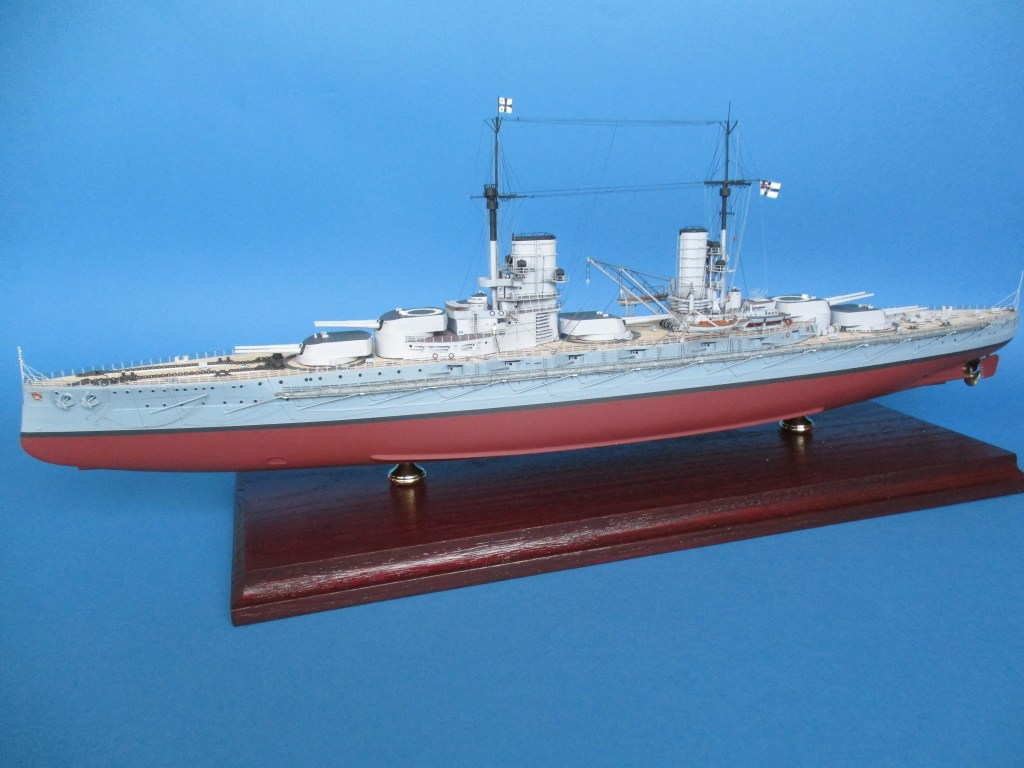

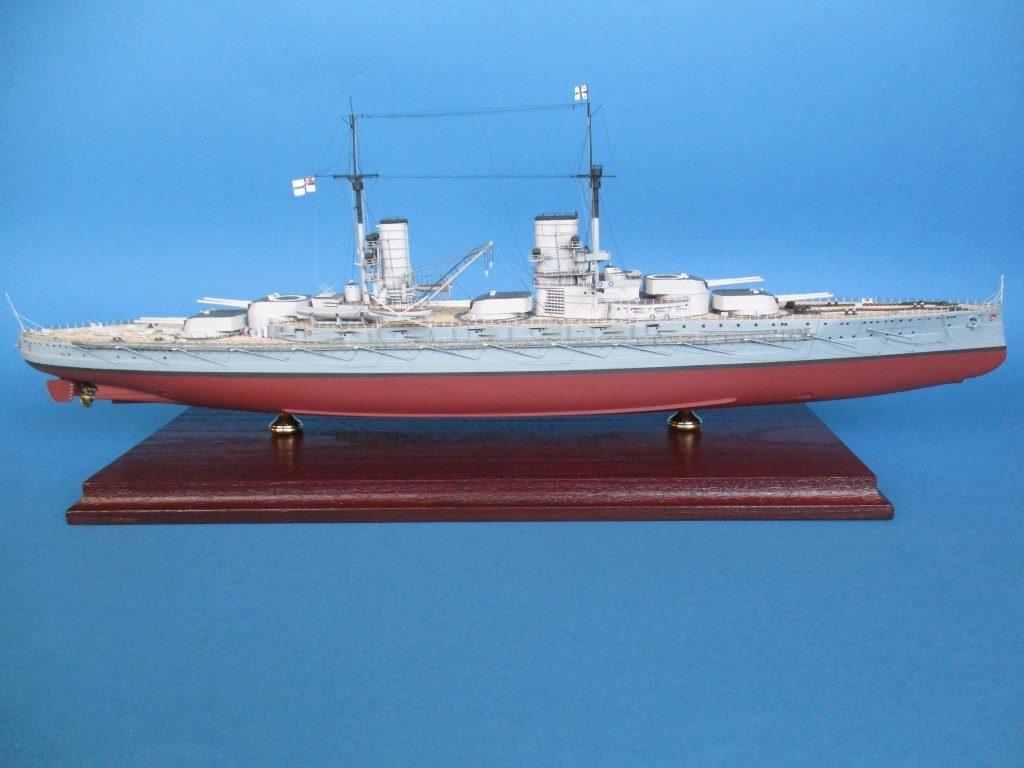

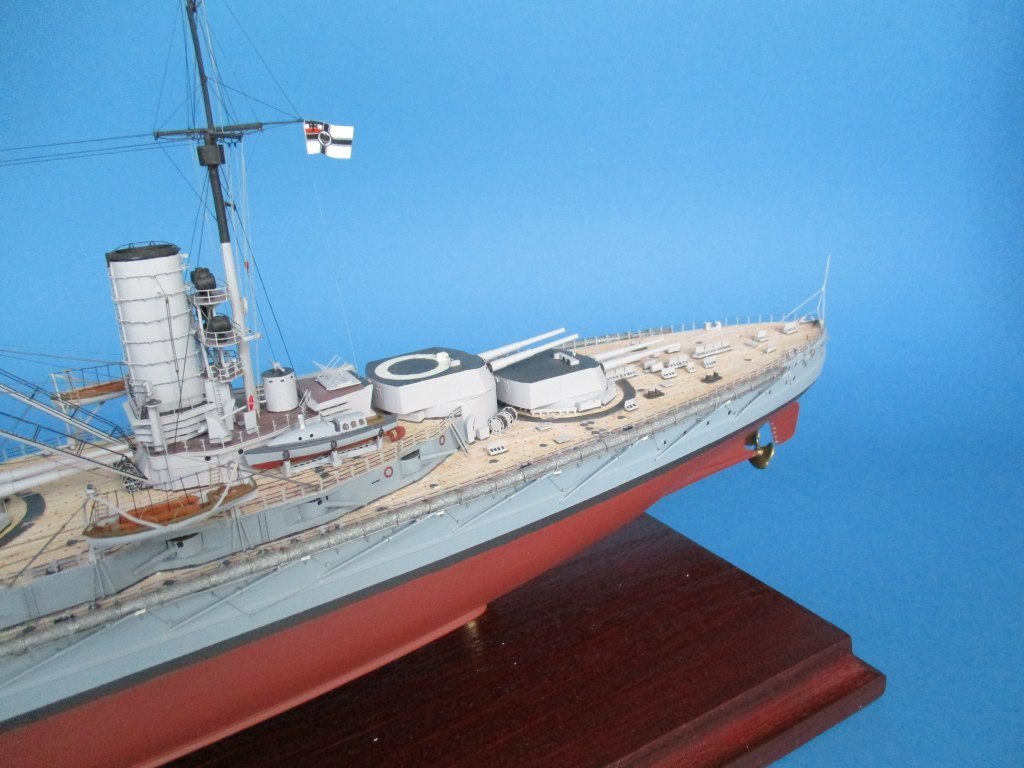

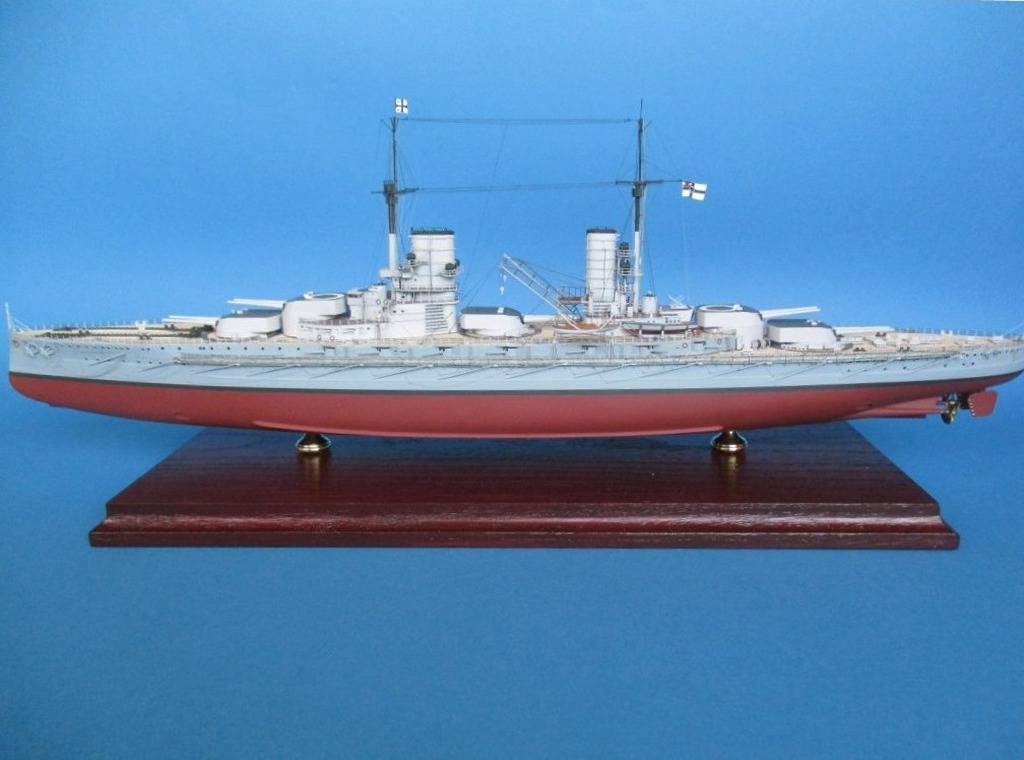

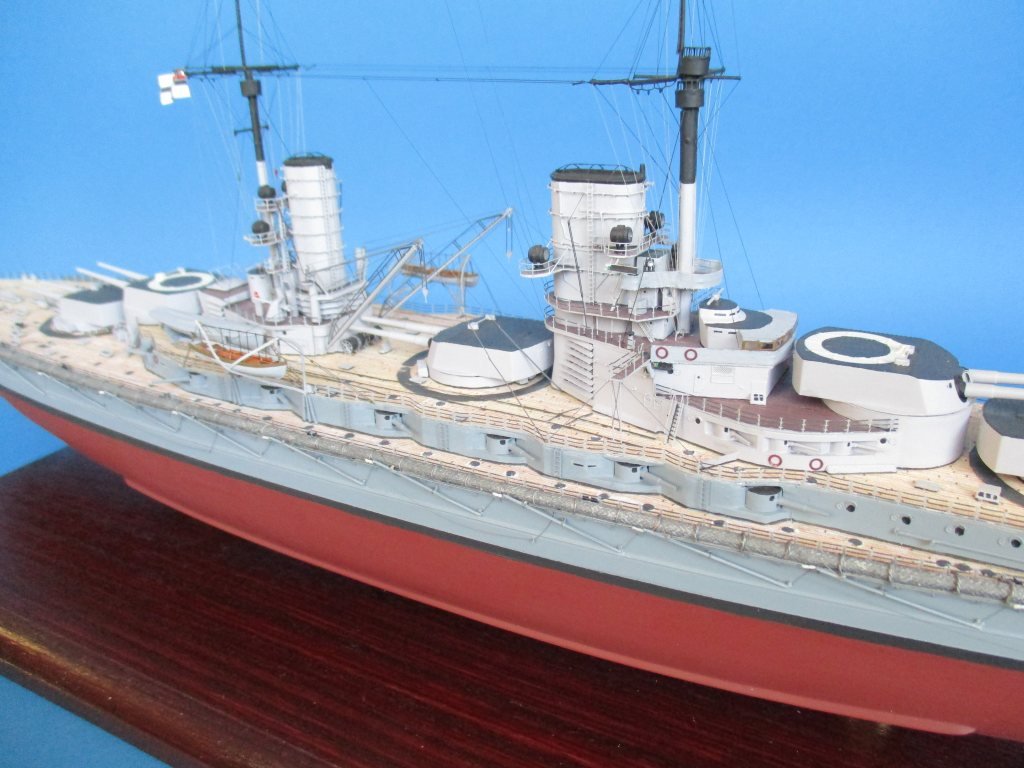

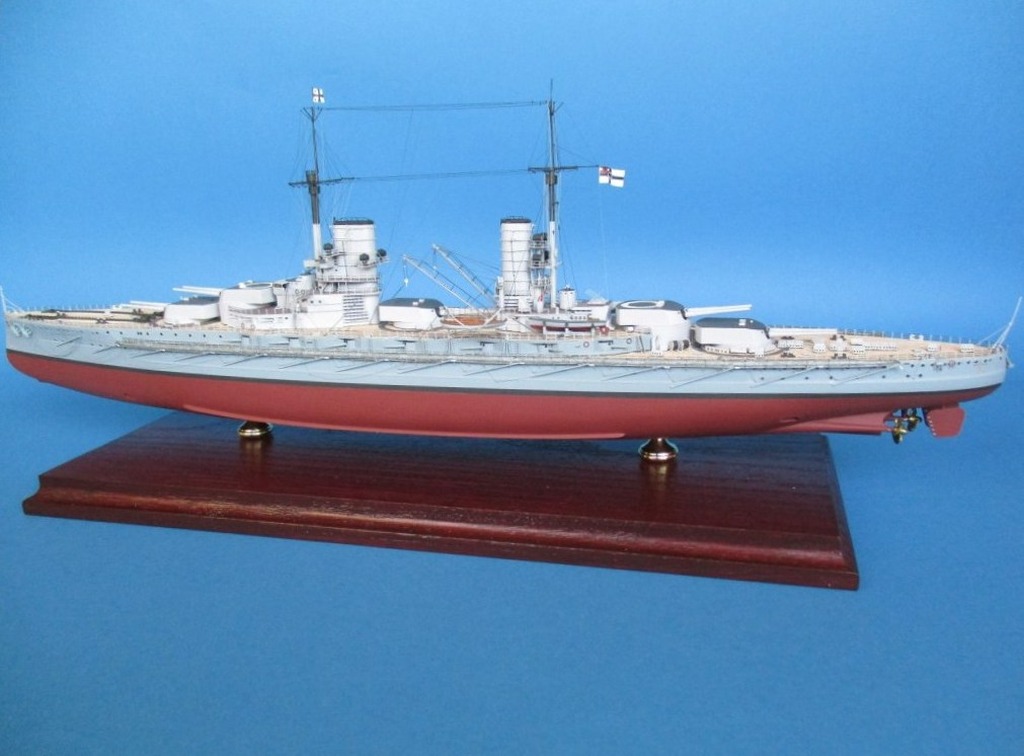

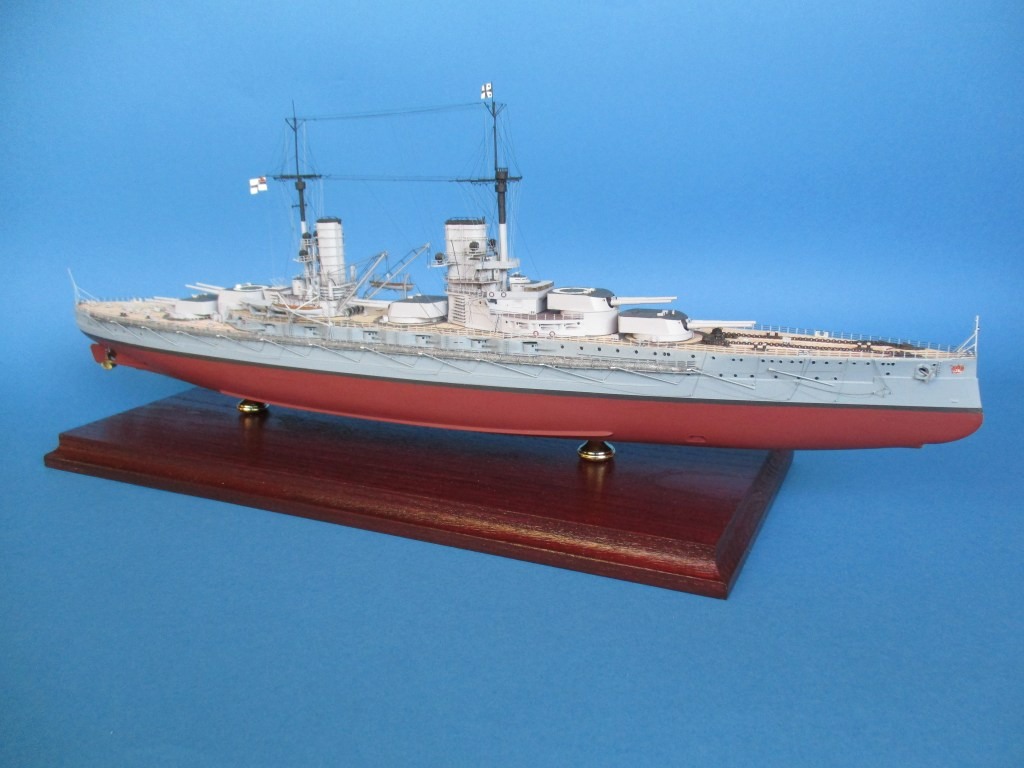

So, nun aber genug der Worte, hier endlich die Bilder. ;)
























Relativer Größenvergleich mit 1 Cent-Münze, Fokker Dr.I, A7V und Torpedoboot A86 (Mirage Hobby)


Als ich sie in meine Vitrine stellte, fiel mir der Prinz Eugen ins Auge.
Der ist tatsächlich um einiges länger.
Auch den Unterschied durch die Entwicklungsjahre fand ich sehr interessant.
Daher mal hier ein Foto von beiden zusammen:


Fazit:
Ein schöner Bausatz, der einiges an Bastelspaß beinhaltet.
Allerdings sollte man um die Fehler des selbigen wissen, so dass man sie korrigieren kann.
Auf jeden Fall erhält man ein schönes Modell eines Linienschiffes der kaiserlichen Hochseeflotte.

Tja...
Somit habe ich alle Spritzgussbausätze der kaiserlichen Marine in meinem Bestand gebaut.
Linienschiff, kleiner Kreuzer, Torpedoboote. Sogar zwei Resinmodelle von U-Booten.
Das Thema kaiserliche Marine hat sich damit für mich erst mal Bausatztechnisch erledigt.

Ich hoffe, dass Modell gefällt Euch.
Fragen, Anmerkungen, Kommentare und Kritik sind wie immer willkommen.

:winken:
