Hallo Leute!

Ich möchte euch hiermit herzlichst zu meinem neuen Projekt, dem AUDI R18 TDI begrüßen. Das Projekt läuft nun schon seit einigen Monaten und hat sich im Laufe der letzten Wochen gegen den Formel 3 Dallara F308 durchgesetzt. Inzwischen habe ich schon Unmengen an Bildmaterial gesammelt und bin momentan dran, am das technische Reglement der ILMC 2011 zu studieren - folgerichtig werde ich die 2011er Version machen. Demnächst werde ich mit den ersten Zeichnungen beginnen und dann Anfang Februar (wenn ich nach Vorarlberg nach Hause fahre) werden die ersten Teile gefertigt. Da mein Wissen auf dem Sektor der Langstreckenrenner nicht ganz so umfassend ist, wie jenes im Formelbereich wird es natürlich etwas umständlicher und auch länger daueren, bestimmte Dinge am Auto zu verstehen - z.B. die Aerodynamik. Natürlich kann grundsätzlich gesagt werden, dass Formel- und Langstreckenrenner im Grunde gleich sind - nur dass die Ausdauernden "zweisitzig" sind und verkleidete Räder haben. Jedoch hat der Audi zum Beispiel einen V6 Turbo, ein Getriebe mit nicht selbsttragendem Differential und eine wesentlich komplexere Aerodynamik als ein Formelwagen.
Das wars mit der Einleitung, ich hoffe ich kann wieder einige Mitleser gewinnen und diese auch etwas unterhalten.

Audi R18 auf Wikipedia
technical regulations LMP1 2011

Grüße Paul

[CallMeOlli]

Hey Paul!

Geil, Geil, Geil! Da bin ich voll dabei!

Hast du schon eine bestimmte Startnummer im Visier?

Gruß Olli

[Paul]

Hey Paul!

Geil, Geil, Geil! Da bin ich voll dabei!

Hast du schon eine bestimmte Startnummer im Visier?

Gruß Olli

#3

[CallMeOlli]

#3

Herrlich!

Gruß Olli

[ron_killings]

Was für ein hammer Projekt.

Und dann noch die Startnummer 3.

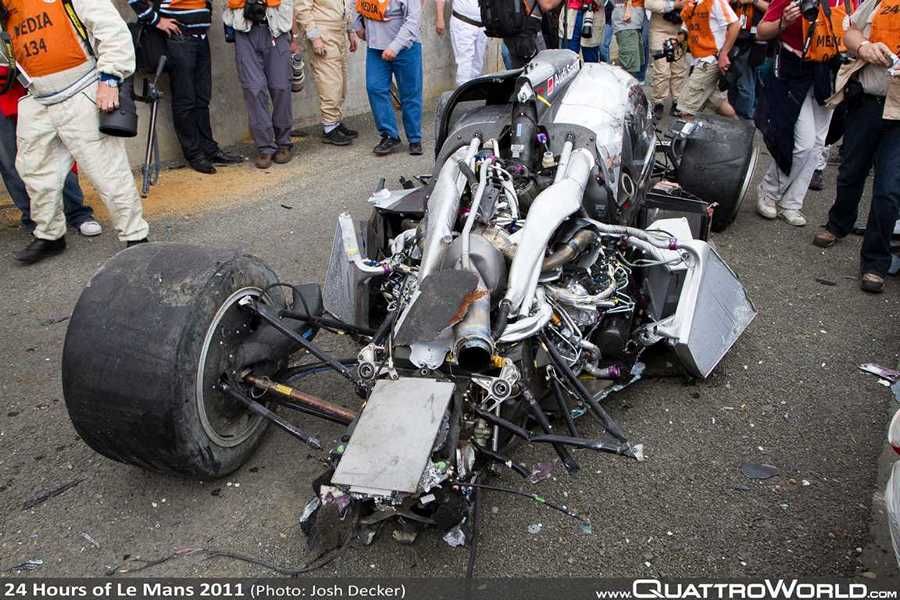

Baust du den Wagen vielleicht so...

[tigrazor2012]

Da hat die Aerodynamik aber leicht gelitten, oder?!

[ron_killings]

Da hat die Aerodynamik aber leicht gelitten, oder?!

Wäre möglich !!!

[WaltMcLeod]

....  ich hoffe ich kann wieder einige Mitleser gewinnen und diese auch etwas unterhalten.

Überredet .....
Also ehrlich, kann nur gut werden, klar bin ich mit von der Partie ...

Walter

[Paul]

Hallo Leute!

Wie ich sehe, habe ich schon ein reges Publikum. Heute geht's erstmal los mit der Fertigung des R18 Monocoques. Das weicht natürlich schon etwas von einem Formel 1 Monocoque ab, da es eben "zweisitzig" ausgeführt werden muss und geschlossen ist. Die untere Hälfte ist allerdings einem F1 Monocoque erstaunlich ähnlich. Aber das ist ja auch nicht unlogisch, da ein LMP1 ja auch nur ein verkleideter Formelwagen ist. Denoch ist die Fertigung hier schon etwas anders als bei den F1lern. Grundsätzlich habe ich mir bei der Fertigung aber auch etwas von der F1 bzw. im RBR Werk abgeschaut - allerdings, ist's wahrscheinlich besser, wenn ich das hier nicht erzähle...
Zum Monocoque selber, das LMP1 Teil ist mit 900mm natürlich wesentlich breiter als das der F1 mit 640mm. Die Einstiegshöhe ist mit 500mm (LMP1) zu 625mm (F1) etwas niedriger. Länge von der vorderen Schottwand des Benzintanks bis zur Front 1560mm (R18) zu 1800mm (F1). Die Höhe beträgt 1030mm (LMP1) zu 950mm (F1). Generell ist allerdings zu sagen, dass in der F1 viel mehr reglementiert ist, was auch am Umfang des Textes selber zu sehen ist. Der LMP1 hat 52 Seiten, allerdings ist der sowohl auf Englisch als auch auf Französisch - somit kann man sagen 26 Seiten gegenüber den 74(!) der F1. Das macht die Arbeit natürlich auch leichter, da man nicht so viel beachten muss. Das für mich wichtigste Kapitel, Bodywork & Dimensions hat beim LMP1 gerade mal 4,5 Seiten, in der F1 Fassung sinds deren 10. Die LMP1 Regs haben als Final Text 10 Zeichungen, allerdings sind diese aufgeteilt in offene und geschlossene Prototypen, wobei noch 7 für die geschlossenen übrigbleiben. Im F1 Reg gibt's auch 7.

Jetzt aber zur Fertigung. Die Form der unteren Hälfte ist fertig. Man kann gut den auch aus der F1 bekannten Keil erkennen, der dort aber etwas spitzer ist. Auch die LMP1 haben natürlich eine Hochnase. Allerdings dient diese dort nicht (nur) zur verbesserten Luftführung zum Unterboden und Heckiffusor, sondern mehr zu Unterbringung des Frontdiffusors. Sowas ist bei den Prototypen möglich, weil die Verkleidete Räder haben. Hinten kann man den Benzintank erkennen, der in der LMP1 (Diesel) gerade mal 65l beträgt. Im Gegensatz ein F1ler hat je nach Verbrauch etwa um die 170 bis 200l.




Das wars vorerst mal fürs erste, Danke fürs Vorbeischauen und bis demnächst.
Grüße Paul

[mumm]

Mal schauen, ob du jetzt noch ein Angebot von Audi kriegst....

Bin auf jeden Fall dabei, wenn auch wieder nur als stiller Mitleser.

Peter

[ron_killings]

Mal schauen, ob du jetzt noch ein Angebot von Audi kriegst....

Das wäre super !!
Aber wenn du dich dann entscheiden kannst nimmst du schon Red Bull oder ???

lg Ron

[Paul]

Hallo Leute!

Mal schauen, ob du jetzt noch ein Angebot von Audi kriegst....

Das wäre super !!
Aber wenn du dich dann entscheiden kannst nimmst du schon Red Bull oder ???

lg Ron

Nana, erst mal die Kirche im Dorf lassen. Ich habe ja noch nicht einmal eine Zusage von RB.

Jo, mit meiner Motivation ist's momentan ich sehr weit her. Trozdem gibt's heute wieder ein Update.
Die Grundform des Monocoques steht inzwischen. Das heißt, die tragende Struktur ist mehr oder weniger fertig. Ich merke mehr und mehr, wie komplex dieser Wagen ist. Das liegt allerdings sicherlich auch daran, dass ich (vor allem modernen) LMP Wagen bis jetzt noch nicht sehr viel zu tun hatte.


Was an der tragenden Struktur noch fehlt, ist der Lufteinlass oberhalb des Cockpits. Allerdings kann ich den nach jetztigem Wissenstand erst anbringen, wenn ich die Außenverkleidung der Fahrgastzelle angebracht habe.


Die Windschutzscheibe reicht bis an den Querstich den man an der Front des Monocoques sieht.


Noch ist das ganze Teil noch nicht zusammengeklebt. Erst muss ich die Innenausleidung mit Kohlefaser machen und die ganzen Innereien anbringen.


Das wars dan schon wieder, Danke fürs Vorbeischauen und bis demnächst.
Grüße Paul

[Paul]

Hallo Leute!

Weiter geht's. Aufgrund der aktuellen Imageshack- Problematik gibt's momentan halt nur das englische Update über meinen Blog.
PaulsF1

Grüße Paul

[ron_killings]

Du könntest ja statt imageshack photobucket verwenden.
Mach ich jetzt auch und muss sagen. Gefällt mir besser.

[Paul]

Ron, Photobucket hatte ich bis vor etwa einem Jahr. Allerdings hatte ich da das Problem, das zu viele(!) Leute meine Bilder angeschaut haben und mein Account immer wieder "gesperrt" wurde mit der Begründung, ich solle auf pro updaten um meine Bilder uneingeschränkt sehen zu können - halt ich konnte sie schon sehen, aber die anderen nicht mehr.

Grüße Paul

[Paul]

Hallo Leute!

Weiter geht's mit dem R18. Ich habe mal meinen Photobucket-Account reaktiviert. Schauen wir mal ob's klappt.
Heute habe ich innere Struktur und Kohlefaserauskleidung des Monocoques abgeschlossen. Es ist etwas trickreich, da die drei Einzelteile später zusammengefügt wie ein einziges Teil erscheinen sollten. Um das zu erreichen muss ich die einzelnen Kohlefaserteileüberlappen lassen. Natürlich habe ich überall versucht, die Richtung der einzelnen Kohlefasermatten eizuhalten. Da es aber speziell vom Fußraum keine Fotos gibt, wars da ein bisschen willkürlich. Teilweise habe ich mich dann am R15 orientiert. Von dem gibts schon ein paar bessere Detailfotos.


Außen hat sich nichts verändert. Die Teile sind noch nicht verklebt. Ich werde erst einige Innereien, z.B. Elektronikausrüstung, Pedalerie, Lenksäule, ect., montieren müssen, vor ich das Teil schließe. Ich habe da schon eine lange Liste mit Teilen der Innenaustattung - das ist bei den LMP1 fein, da ist in den Regularien genau beschrieben, was im Cockpitbereich zu sein hat.


Die Teile mal zerlegt. Demnächst werde ich die noch matt lackieren.


Die Rückwärtige und vordere Überrollstruktur. Die beiden Löcher in der Rückwand dienen zur Kühlung einiger Komponenten im Motorraum. Da wird also die "gebrauchte" Luft aus der Fahrerkabine verwertet. Beim Rechten bin ich mir noch nicht ganz im Klaren, ob das nicht sonstwohin führen könnte. In dieser Position ist es nämlich direkt hinter dem Fahrerkopf.

Das wars wiedermal von mir, Danke fürs Vorbeischauen und bis demnächst.
Grüße Paul

[Paul]

Hallo Leute!

In kleinen Stückchen kommen nun die Baufortschritte am R18. Der Grund dafür ist, dass sich meine Vorstellungen seit dem Baubeginn des RB7 etwas verschoben haben. Die Qualität die ich mit dem Audi erreiche(n will) ist, dass ist jetzt schon zu sehen, wieder um einiges besser. Darum geht's halt eine geraume Zeit, bis mal ein Pedal oder ein Bremszylinder (ganz zu schweigen von einem Feuerlöscher) gefertigt ist.

Wie man sieht sind die Pedale und der Feuerlöscher eingebaut.


Der Feuerlöscher wurde eigens lackiert. Sehr gut gelungen sind mir die runden Köpfe des Körpers. Der Löscher ist, laut Reglement, mit zwei Metallbändern am Monocoque befestigt. Vom R18 gab es keine Bilder bezüglich des Feuerlöschers. Ich habe mich da am R15 orientiert und den nachgebaut.


Jetzt ist es soweit, dass ihr mich Freak, Spinner oder ähnliches nennen könnt. Weg isser, der Feuerlöscher. Etwa drei Stunden Arbeit verschwinden unter einer Plastikabdeckung (jaja, bei mir ises Papier). Aber mit meinem momentanen Wissensstand, meinem Lernwillen bezüglich (Renn)Autos kann ich es nicht verantworten, den Feuerlöscher wegzulassen.


Zuguter letzt, noch ein Bild von der Rückseite der Pedale - keine Angst, die kann man nachher durch das recht groß geratene Loch vorne am Monocoque bei abgenommener Nase sehen. Die Hauptbremszylinder sind fertig, angeschlossen ist erst der hintere. Die Bremsflüssigkeitsbehälter kommen erst später. Die Verstellung der Bremskraftverteilung funktioniert meiner Meinung nach elektrisch, da muss ich noch schauen, wo ein Motor am besten Platz hat. Das Bremspedal ist auch mehr oder weniger fertig, das habe ich dem des Red Bulls nachempfunden.


Das wars wiedermal von mir, Danke fürs Vorbeischauen und bis demnächst.
Grüße Paul

[ron_killings]

  Buhuu.. der schöne Feuerlöscher.

Nein im Ernst du hast schon recht. Das ist verrückt. Aber genial.

lg Ron

[andi77]

Wahnsinn!!!

Das ist schon verrückt, so wie Ron schreibt.
Aber immer wieder schön zusehen wie du deinen bau immer perfekter machst.

Gruß Andi

[lotus11]

DAS verfolge ich gerne

[Paul]

Hallo Leute!


Gestern ist mir ein dummes Missgeschick passiert. Obwohl ich momentan eh kaum zum Bauen komme, habe ich es geschafft, ein "falsches" Teil einzubauen. Und zwar geht es um den vorderen Stabilisator. Das Bildmaterial dazu ist äußerst rar. Genauer gesagt, gibt es ein Bild, auf dem man den vorderen Stabi erkennen kann. Leider habe ich das falsch interpretiert und das Teil fehlerhaft nachgebaut. Aufgekärt wurde der Irrtum, als ich in einem Forum bezüglich der Verstellbarkeit des Stabis nachfragte.
Das Reglement verbietet es, den Stabi vom Cockpit aus zu verstellen. Meiner Ansicht nach, kann der Stabi (vom Hinteren gibt#s ein Bild, da sieht mans recht gut) gar nicht verstellt werden - was für ein Rennfahrzueg recht ungewöhnlich ist. Aber najo, soll so sein.
Jedenfall habe ich das Red Bull Manual von Haynes zu Hilfe genommen und den Stabi nach RB Art nachgebaut. Allerdings wurde mir im Forum ein Bild des R15+ nahegelegt, auf dem man den Stabi wunderbar erkennen kann. Und der sieht genauso aus, wie der (zumindest den Teil dem man auf dem Bild sehen kann) wie der des R18. Das heißt für mich: Alten Stabi rausreißen, Wunden verschleifen, neu bekohlefasern und neuen Stabi bauen.
Das is das fehlerhafte Teil.


Hier noch kurz die Umlenkhebel für die Frontaufhängung.


Das wars wieder von meiner Baustelle.
Grüße Paul

[Tormentor]

Sowas ist extrem ärgerlich, passiert aber. Die Wanne sieht schon sehr gut aus, du hast die CF Struktur verkleinert, oder?

[Paul]

Hallo Leute!

Ja, mich gibt's auch noch. Nach längerer Prüfungsphase geht's jetzt wieder ein bisschen weiter beim Audi. Was gibt's Neues? Ja, die vorderen Feder-Dämpfer einheiten sowie Pedale und Teile des Stabis sind fertig. Weiters habe ich begonnen, die Elektronik zu machen. Die ist auch schon nahezu fertig.
Nachdem die bekannte Sache mit Imageshack mir immer noch Probleme bereitet (kurz, ich kann nichts mehr hochladen) stelle ich die Bilder jetzt via meinem Blog zur Verfügung. Ich hoffe, dass es damit auch so gut läuft wie davor.

Das Auto ist jetzt geschlossen

Das Dashboard Panel - 110 teilig. Orginal: Klick
Darunter ist eine Elektronik Einheit. Ich denke es dürfte die ECU (Engine Control Unit).


Ein Teil des Belüftungssystems.


Die ersten Teile sind befestigt.



Die Einzeldämpfer und die sog. Heave Spring (das ist die gelbe, die fängt symmetrische Stöße beider Aufhängungseinheiten auf).


Grüße Paul

[Tormentor]

Beeindruckend!

Kriegst du das drohende Praktikum bei Audi noch in deinen Terminplan?

[Paul]

[...] Die Wanne sieht schon sehr gut aus, du hast die CF Struktur verkleinert, oder?
[...]

Gut aufgepasst. Möglicherweise ist sie aber immernoch etwas zu grob. Ich müssts mal ausrechnen was die Matten für eine Maschenweite haben...

[... ]
Kriegst du das drohende Praktikum bei Audi noch in deinen Terminplan?
[...]

Ich hoffe doch sehr.
